Produktnummer:
ANW5-RST2
Anschlusskabel 5 Meter mit mit 90° Wieland-Stecker und Einspeisesteckdose Aufputz
Anschlusskabel für selfPV 3x1,5mm² H07RN-F Gummikabel 230V Leitung H07RN-F flexibel einseitig mit Steckverbinder RST20i3, 3-polig, Buchsenteil in Schraubtechnik, max 250V/20A. und Wieland Einspeisesteckdose inkl. dreipoligem RST20 Buchsenteil und abg
Paketinhalt

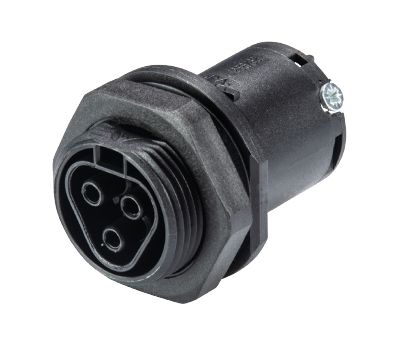

- 1x Anschlusskabel für selfPV 5 Meter mit Wielandbuchse RST20I30
- 1x Wieland Steckverbindung Stecker (90 Grad gewinkelt) RST20 3S S1
- 1x Einspeisesteckdose gesis RST20 mit Aufputz
Die Fakten im Überblick
-
mühelose Integration -
vorhandenen Unterputzdose kann verwendet werden -

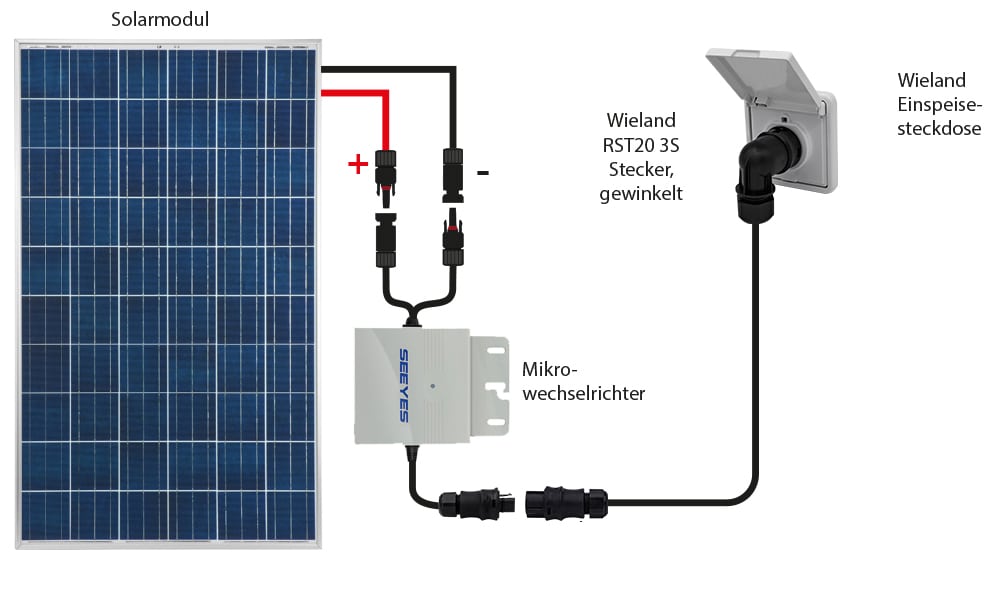

zur Verbindung mit Wechselrichter
<h2>In 4 Kabellängen </h2>
Das Anschlusskabel mit Betteri-Kupplung und Schuko-Stecker liefern wir Dir in 4 Längen: 5, 10, 15 und 20 Meter. Das Anschlusskabel für steckerfertige Mikrowechselrichter ist ein Gummikabel für 230 V mit einer flexiblen 3 x 1,5 mm² H07RN-F Leitung mit einem Betteri IP68 Steckverbinder und einem 3-poligen Schutzkontakt mit Stecker. Bitte beachte, dass die Kabel in einigen Komplettpaketen enthalten sind. Wähle dazu die passende Länge aus, damit Du das Kabel nicht kürzen musst.
<h2>Betteri IP 68 Verbindungsstecker </h2>
Eine Betteri-Kupplung, auch bekannt als Betteri IP 68 Verbindungsstecker oder Betteri BC01, ist ein spezieller Steckverbinder, der in der Photovoltaik und bei Balkonkraftwerken verwendet wird. Er ist gegen Staub und Wasser geschützt, wodurch er ideal für den Einsatz im Freien gemacht ist. Ein Betteri- Stecker hat drei Kontakte, was ihn für den Anschluss an Wechselrichter eignet.
<h2>UV-beständiges Kabel </h2>
Betteri kann an eine H07RN-F Gummischlauchleitung mit einem Durchmesser von 10-14 mm angeschlossen werden. Die ist beim vorliegenden Produkt nicht mehr nötig. Unser Anschlusskabel mit Betteri-Kupplung und Schuko-Stecker ist aus UV-beständigen Materialien gefertigt, was die Lebensdauer erhöht.
Die Betteri-Kupplung wird für den Anschluss an den gängigsten Mikrowechselrichter von Deye, Envertech, Hoymiles oder Growatt verwendet. Sie ist einfach zu installieren und zu warten. Bitte beachte, dass Du beim Anschließen der Betteri-Kupplung die Anweisungen des Herstellers befolgen solltest, um eine sichere und effektive Verbindung zu gewährleisten.
<h2> Warum eine ortsfeste Verbindung mit einer Wieland-Einspeisesteckdose anstatt einem Schuko-Stecker?</h2>
Seit der neuen Produktnorm DIN VDE V 0126-95 (Ende 2025) ist der Schuko-Stecker offiziell zulässig für Balkonkraftwerke. Dies ist jedoch an die Bedingung gekoppelt, nicht mehr als 800W einzuspeisen. Das ist für alle unsere Balkonkraftwerke bis 8 Module der Fall.
Trotz der Vereinfachung tritt aber ein Graubereich dann auf, wenn mehrere Balkonkraftwerk bzw. Plug&Play Anlagen bis 8 Module in einem Haushalt kombiniert werden, denn dann greifen nicht mehr die vereinfachten Anmeldungsregeln, sondern alle Einzelanlagen müssen gemeinsam als eine PV-Anlage beim Netzbetreiber angemeldet werden. Dieser kann zur Auflage machen, dass bei den Geräten eine ortsfeste Verbindung bestehen muss.
Außerdem bleibt in allen Fällen die ortsfeste Verbindung die technisch bessere Alternative.
Bei der Wieland Steckdose ist ein Lösen des Steckers nur mit Hilfe eines Werkzeugs möglich. Und anders als der Schuko-Stecker ist das System berührungssicher. Und es kann nicht zu Verwechselungen der Erzeugungsanlage mit anderen Verbrauchern kommen.

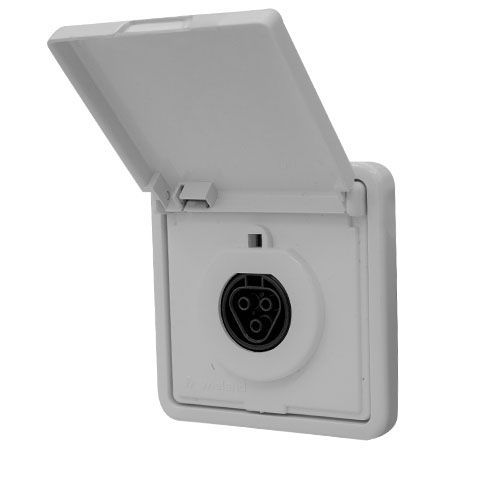

Die Wieland Einspeisesteckdose gesis RST20 erfüllt alle Voraussetzungen für einen ordnungsgemäßen und VDE-konformen Anschluss von selfPV Anlagen:
- Separate Stromkreise perfekt Trennen durch mechanische und farbliche Kodierung des RST® CLASSIC. Mitgelieferte Kodierung des Buchsenteil: Schwarz.

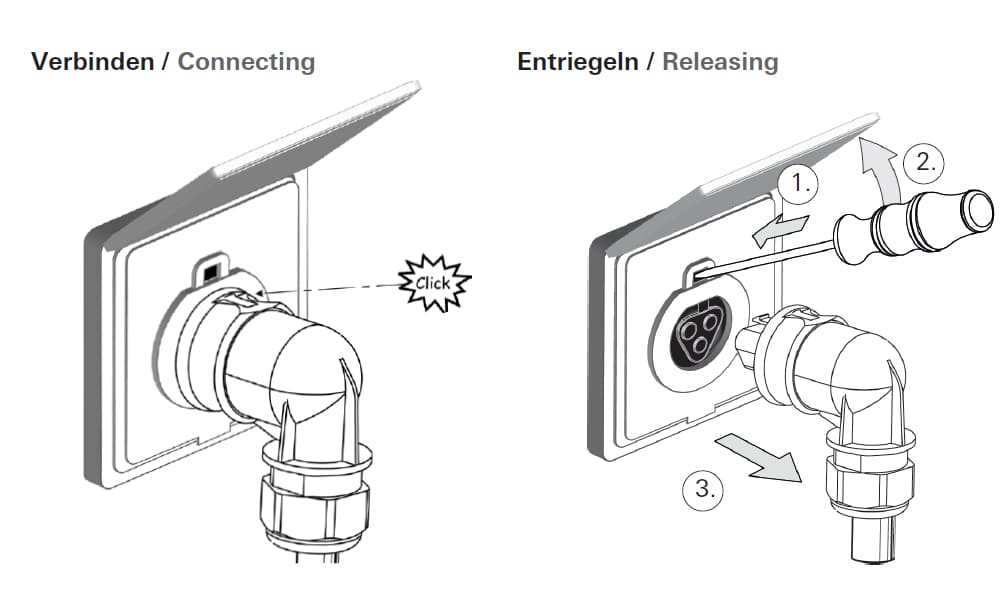

- Automatische, mechanische Verriegelung der RST® CLASSIC Steckverbinder beim Stecken
- Trennen der Verriegelung mittels handelsüblicher Schraubendreher
- Berührgeschützte Kontakte bei Stecker- und Buchsenteil, auch in ungestecktem Zustand
- Schutzgrad: IP44
- Zulassung des gesis® RST® CLASSIC Steckverbinder-Systems
– 2PfG1915: PV-Steckverbinder für PV-Systeme mit AC-Spannung
– EN61535: Installationssteckverbinder für dauernde Verbindung in festen Installationen
Technische Daten
| Artikelgewicht: | 5,83 kg |
|---|---|
| Länge: | 500 cm |
| Optik: | schwarz |
Produktnummer:
ANW5
Anschlusskabel 5 Meter RST20 Buchse
Anschlusskabel für selfPV 3x1,5mm² H07RN-F Gummikabel 230V Leitung H07RN-F flexibel einseitig mit Steckverbinder RST20i3, 3-polig, Buchsenteil in Schraubtechnik, max 250V/20A.
Technische Daten
| Länge : | 500 cm |
|---|---|
| Optik : | schwarz |
Produktnummer:
W96.034.4153.1
Steckverbindung Stecker (90 Grad gewinkelt) RST20 3S S1
Steckverbinder RST20i3, 3-polig, Steckerteil in Schraubtechnik, 90 Grad abgewinkelt, passend für Wieland Steckdose 250V/20A, für Leitungsdurchmesser 10-14 mm
Technische Daten
| Nennleistung : | 250 Watt |
|---|---|
| Optik : | schwarz |
Dokumente
Produktnummer:
RST20STDSET.A

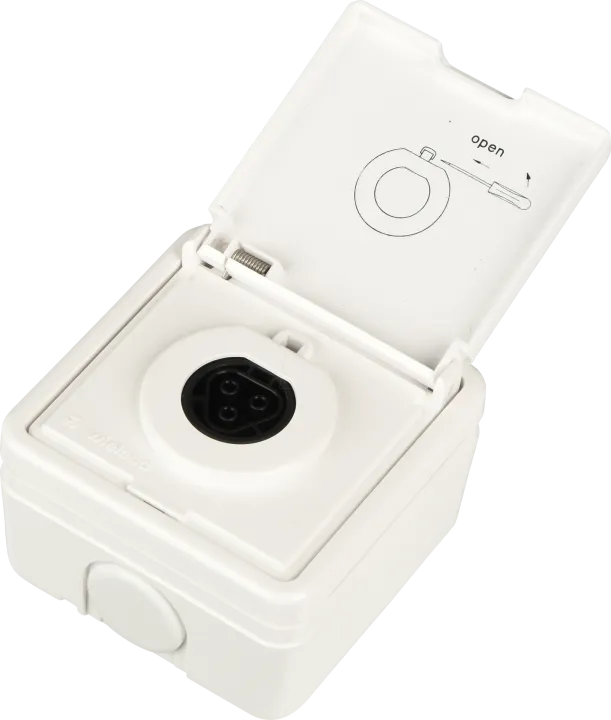

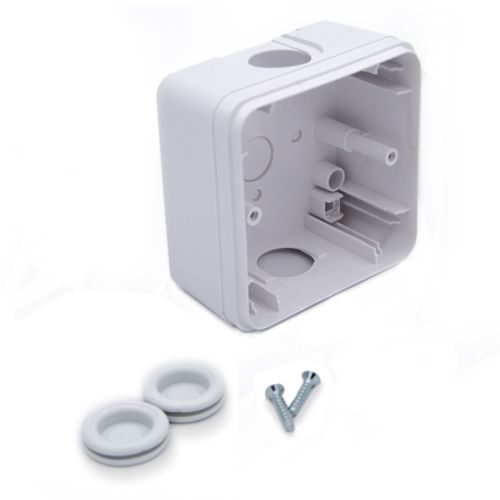

Einspeisesteckdose gesis RST20 mit Aufputz
RST20STDSET.A ∙ Wieland Einspeisesteckdose gesis RST20 mit Aufputzdose
Technische Daten
| Artikelgewicht : | 0,225 kg |
|---|---|
| Optik : | hellgrau |
